Ремонт приборной панели Volvo

[solova64]

Было бы очень замечательно если вы выложите свой наброски, лишнем не будет.

[Magadan69]

Было бы очень замечательно если вы выложите свой наброски, лишнем не будет.

Хорошо, найду фотик с хорошим разрешением, и сфотаю листочки. А то на фотках с айфона плохо видно номиналы и позиционное обозначение. Уж очень мелко я рисовал, да и к тому-же пятна от грязных рук мешают.

[Magadan69]

Было бы очень замечательно если вы выложите свой наброски, лишнем не будет.

Ну вот как обещал. Прошу не приставать, что нарисовано не по правилам. Как мне было удобнее, так и рисовал.
Пояснения к схеме:
Вывод заканчивающийся крестом, говорит о том, что никуда не подключено.
Вывод оканчивающийся перечеркнутым кружком, говорит о том, что это контрольная точка на плате (и больше никуда не подключено).
Примеры обозначения подключений:
База(TR6)- этот вывод подключен к базе транзистора TR6
A(LED2) - этот вывод подключен к аноду светодиода LED2
K(D2) - этот вывод подключен к катоду диода D2
53(IC3) - этот вывод подключен к 53-й ноге микросхемы IC3
Ну и так далее.
Если, кто-нибудь перерисует по правилам. и в нормальный файл, буду благодарен.

[solova64]

Я потрясён, это титанический труд.
А сколька времени у вас ушло, чтоб разгадать этот ребус?

Найти ещё человека который смог бы начертить в электронном формате. Было бы прекрасно.

[Magadan69]

...А сколька времени у вас ушло, чтоб разгадать этот ребус? ...

Ну в принципе, когда выпаяны все многоножечные микросхемы и дисплеи, дорожки можно прослеживать даже глазами, ну а тестером убеждаться, что не ошибся. А по времени-ночь (вместе с ремонтом). Правда потом еще день, из "совсем черновика" делал "черновик почище".

[Kentavrs]

Понимаю, что по телефону не лечат, но все-же.
Появилась такая проблема - панель периодически тухнет - индикаторы и подсветка мафона и климы.
Потом сама собой восстанавливается.
Поскольку сам никогда в панель не лазил, может скажете где копать.
Подъехал-бы к сервисмену, но, как правило, в этот момент все в порядке.

[stark]

Понимаю, что по телефону не лечат, но все-же.
Появилась такая проблема - панель периодически тухнет - индикаторы и подсветка мафона и климы.
Потом сама собой восстанавливается.
Поскольку сам никогда в панель не лазил, может скажете где копать.
Подъехал-бы к сервисмену, но, как правило, в этот момент все в порядке.

viewtopic.php?f=57&t=1698&p=17282&hilit=LSM#p17282
LSM, заменить

[Valdek77]

Всем привет.
Тоже столкнулся с проблемой вывода сообщений бортового компьютера, работает только если на улице -20. Достал панель, на всём форуме токой не видел: подсветка на светодиодах, лампочек нет, 3 микропроцеcсора и шлейф со стороны экрана бортового компьютера( вольво S60, 2003). Пропаял все три, сообщения появились, но возникла другая проблема: иногда панель без признаков жизни, потом проходит, снова всё работает.
А кого какие мысли?

Спасибо

[mitja]

Приборка от R-ки кажется, на драйв2 такую видел.
Колодцы не синего цвета случайно?
А то что отрубается - это плохо пропаял, лак которым ножки залиты попадает под контакты и всё глючит от температуры. Лучше снять микрик и промыть ацетоном.

[tolkovolvo]

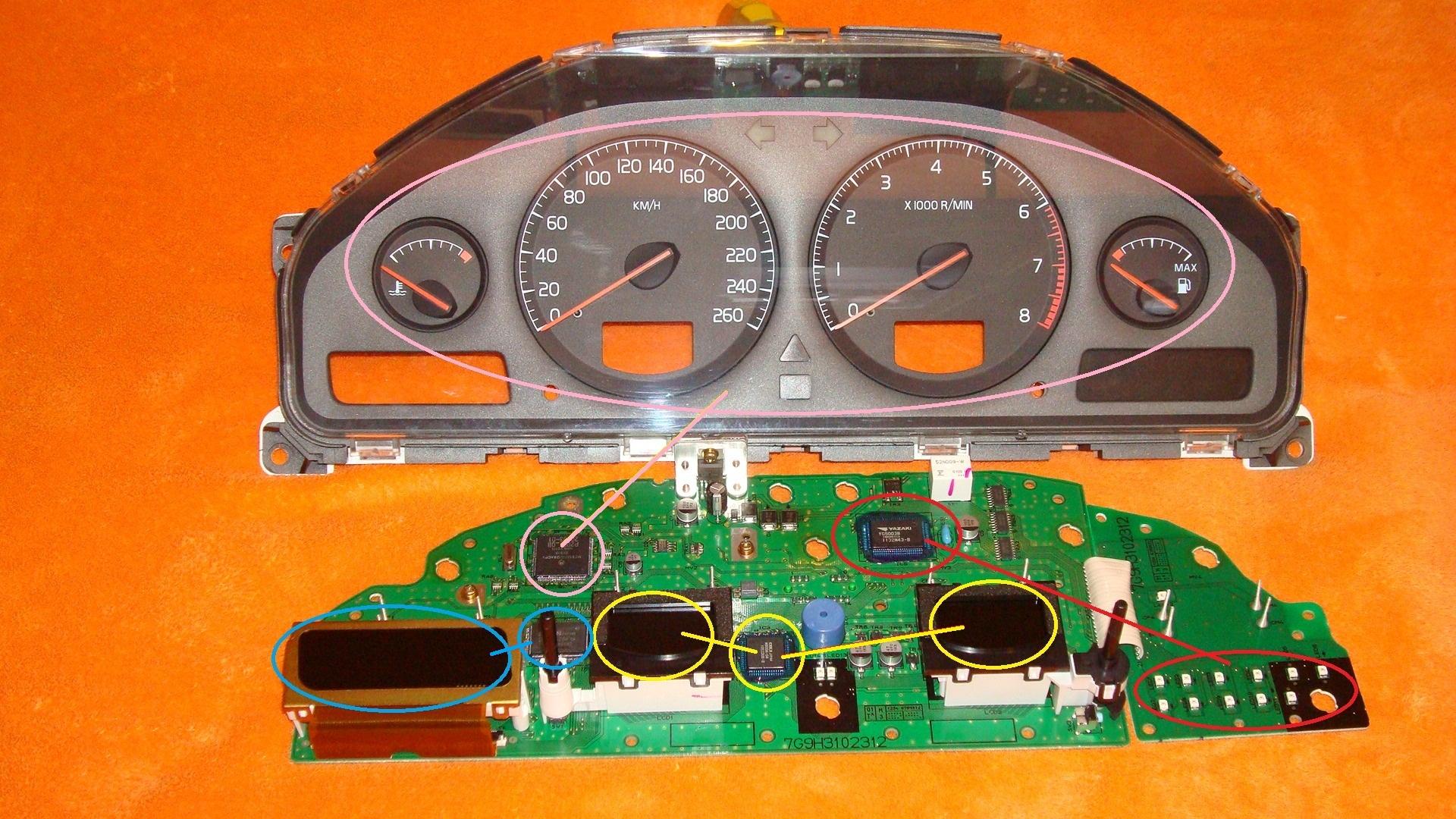

Хотел спросит - а есле неработиет все стрелки и лемпи, а работиет толка лемпа масла и инагда срабатиет лемпа для ремнеи, каторий чип тут надо переплавит?

download/file.php?id=1132&mode=view

самий главнаи и тот красний паказыний?

Но так было после два дня дождя,патом прасохла и после дня все опят работало(но у меня и так всегда бывало щто время "текло",так за адно хачу сремонтироват).
